جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H1602PR
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN: |
H1602PR |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
نسبت چرخش: |
1CT: 1CT |
اندازه / ابعاد: |
14 میلی متر L x7.8 میلی متر W |
هیپوت: |
1500V |
تولید انبوه: |
LP41604ANL |
PN: |
H1602PR |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
نسبت چرخش: |
1CT: 1CT |
اندازه / ابعاد: |
14 میلی متر L x7.8 میلی متر W |
هیپوت: |
1500V |
تولید انبوه: |
LP41604ANL |
|

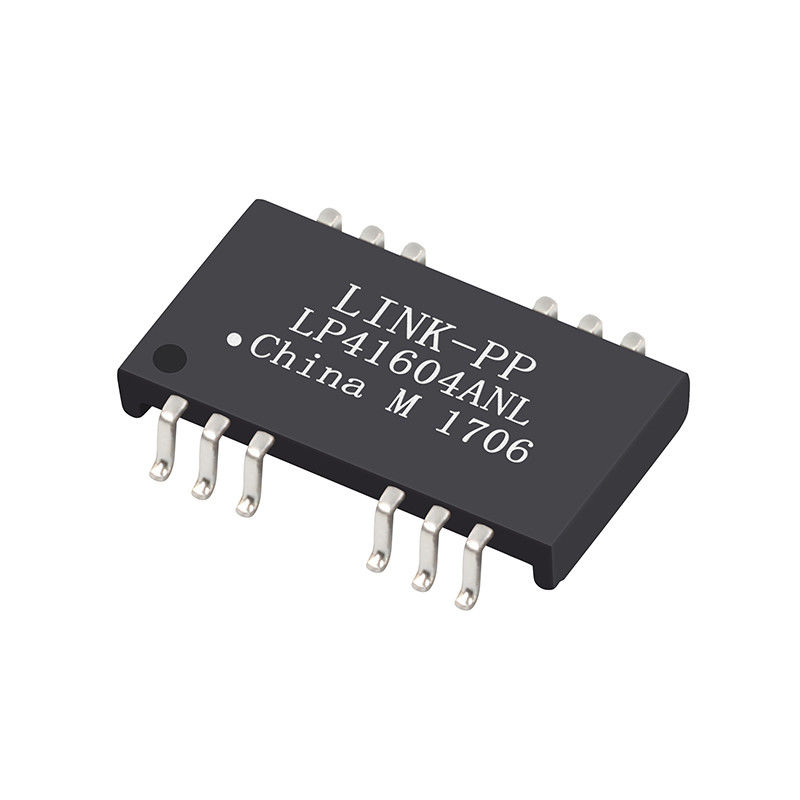

H1602PR |
صلیب LP41604ANL |
10 / 100B |
صفحه داده / قیمت / مشخصات / سه بعدی |
ویژگی
H1602PR طراحی مغناطیسی برای پشتیبانی از هر PHY.LP41604ANL
مطابق با استاندارد IEEE 802.3 شامل 350 uH min OCL با تعصب 8mA است.
مطابق با الزامات RoHS - کل بخش بدون سی دی ، بدون جیوه ،
بدون Cr6 + ، بدون PBB و PBDE و بدون Pb در پین های خارجی.
مشخصات برق در دمای 25 درجه سانتیگراد
1. نسبت چرخش (٪٪ P3٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2. OCL اندوکتانس:
350uH MIN @ 100KHz 0.1V
3. از دست دادن درج:
-1.1dB MAX @ 1-100 مگاهرتز
4. بازگرداندن ضرر:
-16dB MIN @ 1-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5. بحث متقابل:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6. رد حالت مشترک:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7. تست هیپوت: 1500 ولت
8. محدوده دما: -40 ℃ تا + 85.
| ترانسفورماتور پالس اترنت H1602PR LP41604ANL 10 / 100B PHY سازگار | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه ، مانند SOHO (ADSLmodems) ، LAN-on-Motherboard (LOM) ، توپی و سوییچ ها.
2. با مشخصات IEEE 802.3 مطابقت دارد.
3. دمای مجدد ماکسیمون 260 ℃ ، 10 ثانیه ، 3 برابر است.
