جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: XF68066B
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
XF68066B |
درجه: |

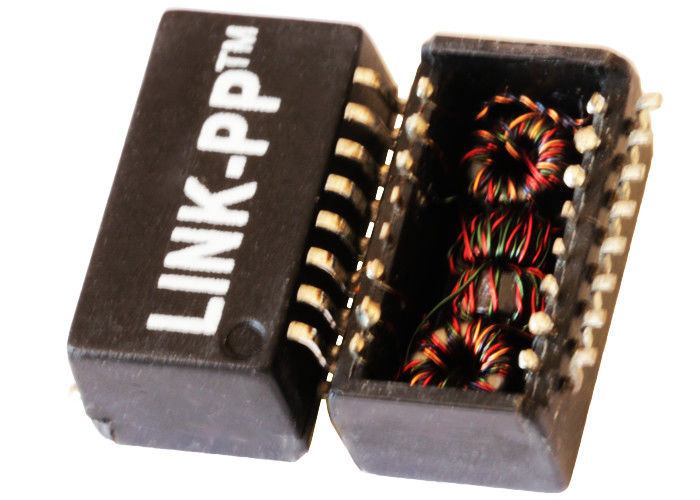

اترنت Rj45 ترانسفورماتور |
تبدیل نسبت: |
1: 1 |
کاربرد: |
اترنت لان (NoN PoE) |
نوع نصب: |
SMT |
LINK-PP P / N: |
LP21646ANL |
درجه حرارت: |
-40 ℃ تا + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
XF68066B |
درجه: |
اترنت Rj45 ترانسفورماتور |
تبدیل نسبت: |
1: 1 |
کاربرد: |
اترنت لان (NoN PoE) |
نوع نصب: |
SMT |
LINK-PP P / N: |
LP21646ANL |
درجه حرارت: |
-40 ℃ تا + 85 ℃ |
Archivi Disponibil: |
PDF / 3D / ISG / Stp / Step / Datasheet |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | توده PN LP41606NL |
مشخصات برق @ 25 ℃
نسبت 1.Turns
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.414CT
2.OCL:
پین 1-3 160uH حداقل @ 100KHz 50mV
پین 6-8 120uH حداقل 100 کیلو وات 50mV
افت 3.Insertion:
1-10 مگاهرتز: -1.5dB MAX
4. کاهش:
TX: 20MHz: -7dB MIN
25 مگاهرتز: -19dB MIN
30 مگاهرتز: -32dB MIN
40 مگاهرتز: -35dB MIN
RX: 20 مگاهرتز: -6dB MIN
25 مگاهرتز: -14dB MIN
30 مگاهرتز: -20dB MIN
40 مگاهرتز: -31dB MIN
افت بازده 5.Return:
5-10 مگاهرتز: -15dB MIN
6.Crosstalk:
1-10 مگاهرتز: -30dB MIN
رد حالت عمومی 7.Common:
30-100 مگاهرتز: -30dB MIN
8.Hipot: 1500VAC
دمای عملیاتی: -40 ℃ ~ + 85 ℃.
یادداشت:
1. کارت های آداپتور، ماوس، هاب ها و برنامه های مادربرد
2. طراحی شده برای دیدار یا فراتر از IEEE802.3، 10 Base-T مشخصات
3. قابل دسترس با چوک های حالت معمول برای سرکوب EMI
قسمت 4.For ROHS اضافه کردن پسوند NL
5.RoHS "NL" اوج لحیم درجه 245 ℃.
| XF68066B 10 ترانسفورماتور BASE-TX ترانسفورماتور ماژول LP21646ANL کم فیلتر عبور | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
