جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LPJG0843GENL
سند: LPJG0843GENL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.39-$0.85
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: 3-5 روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 250000-320000 / ماه
پ.ن: |
LPJG0843GENL |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
پ.ن: |
LPJG0843GENL |
تعداد بنادر: |
1x1 |
چفت کردن: |
پایین |
نرخ داده: |
1000BASE-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
در |
نوع لحیم کاری: |
موج |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

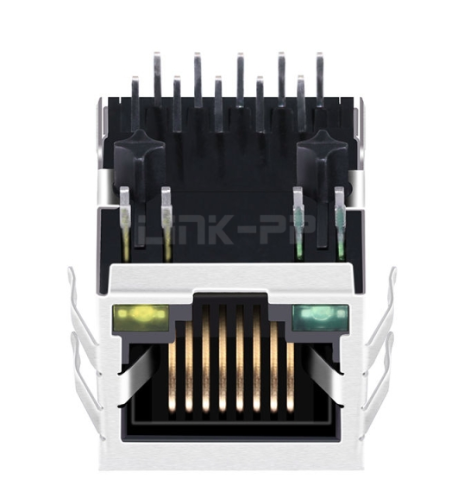

رابط LINK-PP LPJG0843GENL Gigabit RJ45 را کشف کنید، یک جک RJ45 با یک پورت 10/100/1000 Base-T با مقناطیس یکپارچه، LED های سبز / زرد، برگه های EMI و مطابقت RoHS.
LINK-PP LPJG0843GENL یک کنتاکتور Gigabit RJ45 با عملکرد بالا است که دارای مغناطیس 1000 Base-T یکپارچه است.این کانکتور تک پورت (1x1) اتصال قابل اعتماد اترنت را برای برنامه های غیر PoE تضمین می کند.با داشتن یک فضای صرفه جویی Tab-Down، طراحی ورودی جانبی با محافظ EMI ساخته شده و شاخص های LED سبز / زرد، این قطعه شبکه ایده آل برای دستگاه های SOHO، مادربرد ها، هاب ها،و سوئیچ ها.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | LPJG0843GENL |
| تولید کننده | LINK-PP INT'L TECHNOLOGY CO., LIMITED |
| وضعیت بخش | فعال |
| نوع کانکتور | کانکتور RJ45 با مغناطیس یکپارچه |
| درخواست | Ethernet LAN (غیر PoE) |
| تعداد بنادر | 1x1 بندر واحد |
| سرعت شبکه | 10/100/1000 پایه-T |
| نوع نصب | از طریق سوراخ |
| نصب PCB | ورودی جانبی |
| جهت گیری | 90° زاویه راست |
| پیکربندی قفل | صفحه پایین |
| محافظ | با تابلوهای EMI |
| شاخص های LED | سبز / زرد |
| دمای کار | 0°C تا +70°C |
| ابعاد (L × W × H) | 0.837" × 0.627" × 0.524" (21.25mm × 15.93mm × 13.30mm) |
| رعایت | RoHS (2011/65/EU) |
| پارامتر الکتریکی | شرایط آزمایش / محدوده فرکانس | عملکرد |
|---|---|---|
| نسبت چرخش | اولی: ثانویه | 1CT:1CT (± 2٪) |
| OCL (حسابی مدار باز) | @100KHz، 0.1V، 8mA DC Bias | ۳۵۰μH دقیقه |
| ولتاژ جداسازی هیپوت | - | 1500 ورمی دقیقه |
| از دست دادن ورودی | ۱ تا ۶۵ مگاهرتز | -0.5 دسیبل حداکثر |
| از دست دادن ورودی | ۶۵ تا ۱۰۰ مگاهرتز | -0.8 دسیبل حداکثر |
| از دست دادن ورودی | 100 تا 125 مگاهرتز | -1.2 دسیبل حداکثر |
| از دست دادن بازگشت (100Ω بار) | 1 ~ 30 مگاهرتز | -16 دسیبل دقیقه |
| از دست دادن بازگشت (100Ω بار) | 30 تا 40 مگاهرتز | -13.5 دسیبل دقیقه |
| از دست دادن بازگشت (100Ω بار) | ۴۰ تا ۵۰ مگاهرتز | -11.5 دسیبل دقیقه |
| از دست دادن بازگشت (100Ω بار) | 60 تا 80 مگاهرتز | -10 دسیبل دقیقه |
| گفتار متقاطع | 1 ~ 100 مگاهرتز | -30 دسیبل دقیقه |
| رد حالت مشترک | 1 ~ 100 مگاهرتز | -30 دسیبل دقیقه |
| پارامتر LED | شرایط | مشخصات |
|---|---|---|
| رنگ LED سمت چپ | - | سبز |
| طول موج LED سمت چپ | - | 565nm |
| رنگ LED سمت راست | - | زرد |
| طول موج LED سمت راست | - | 585nm |
| ولتاژ جلو (VF) | @ 20mA | 1.8V ~ 2.6V |
| جریان خروجی معکوس (IR) | @ 5V | حداکثر 10μA |
کانکتور LPJG0843GENL Gigabit RJ45 با استفاده از مواد صنعتی ساخته شده است تا دوام مکانیکی و عملکرد الکتریکی پایدار را تضمین کند.
| ماده ی جزء | مشخصات |
|---|---|
| مواد مسکن | ترموپلاستیک PBT + 30٪ فیبر شیشه ای |
| درجه قابل احتراق | UL94V-0 |
| مواد تماس | فوسفور برنز (C5210R-EH) ، 0.35mm |
| پوشش تماس | طلا بر روی نیکل، حداقل 6μ" طلا |
| مواد پین | مس (C2680R-H) ، 0.35mm |
| مواد محافظ | فولاد ضد زنگ (SUS 201-1/2H) ، 0.2mm |
| دمای جوش موج | 265°C حداکثر برای 5 ثانیه |
استفاده از یک کانکتور RJ45 با مغناطیس یکپارچه چندین مزیت را در مقایسه با راه حل های ترانسفورماتور مجزا ارائه می دهد:
برای برنامه های کاربردی گیگابیت اترنت، کانکتورهای RJ45 مغناطیسی یکپارچه مانند LPJG0843GENL یک راه حل رابط شبکه کارآمد و مقرون به صرفه را فراهم می کنند.
LPJG0843GENL یک کانکتور RJ45 تک پورت با مغناطیس 1000 Base-T یکپارچه است که برای برنامه های شبکه ای گیگابیت اترنت طراحی شده است.
آره، از انتقال 10/100/1000 Base-T Ethernet پشتیبانی میکنه
نه. این مدل برای برنامه های غیر PoE LAN Ethernet طراحی شده است.
از یک پیکربندی نصب PCB ورودی جانبی از طریق سوراخ با جهت گیری 90 ° زاویه راست استفاده می کند.
آره، شامل تب های EMI و یک سپر فولاد ضد زنگ برای حفاظت بهتر EMI است
این کانکتور شامل شاخص های LED سبز و زرد است.
