جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

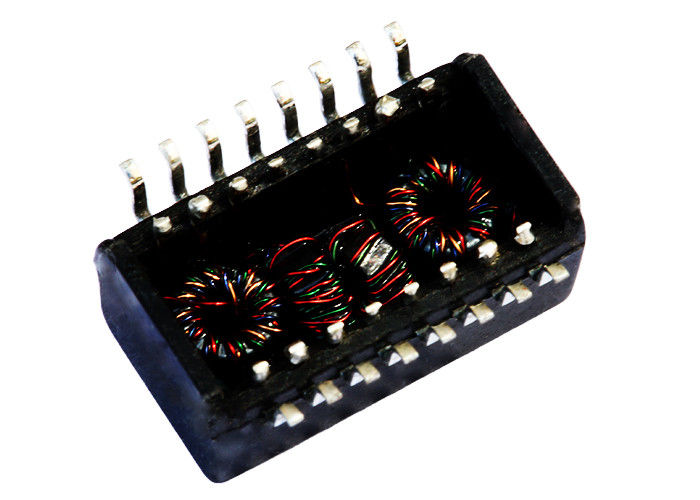

شماره مدل: HN8019CG
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
HN8019CG |
بخش شماره: |
LP2019ANL |
رابط: |
قدرت 10 / 100Mbps |
خانواده: |
مخابرات ترانسفورماتور |
پین: |
16 پین |
نمونه: |
رایگان در دسترس است |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
HN8019CG |
بخش شماره: |
LP2019ANL |
رابط: |
قدرت 10 / 100Mbps |
خانواده: |
مخابرات ترانسفورماتور |
پین: |
16 پین |
نمونه: |
رایگان در دسترس است |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات برق @ 25 ℃
نسبت 1.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
افت 2.Insertion:
0.1-100 مگاهرتز: -1.0dB MAX
افت 3.Return:
0.1-30 مگاهرتز: -18dB MIN
30-60 مگاهرتز: -13dB MIN
60-80 مگاهرتز: -12dB MIN
4.Crosstalk:
0.1-100 مگاهرتز: -35dB MIN
5.DCMR:
30 مگاهرتز: -42dB MIN
60 مگاهرتز: -36 دسی بل MIN
100 مگاهرتز: -33dB MIN
6.CMRR:
1-100 مگاهرتز: -40dB TYP
7L: 1-3،6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3،6-8: 0.9 OHM MAX
9.LK:
1-3 (Tie: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (Tie: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw / w:
(1-3)، (16-14): 28pF MAX 100KHz 0.1V
(6-8)، (11-9): 28pF MAX 100KHz 0.1V
ولتاژ خروجی: 1500Vrms
دمای عملیاتی: -40 ℃ ~ + 85 ℃.
یادداشت:
1. طراحی شده برای پشتیبانی از برنامه، مانند SOHO (ADSL
مودم ها)، LAN-on-مادربرد (LOM)، هاب و سوئیچ ها.
2. Power over Ethernet (PoE) Magnetics
قابلیت های برنامه 3.PoE جاری: 350mA.
4. با نسبت های مختلف تبدیل می شود.
5.RoHS "NL" حداکثر امتیاز لحیم کاری 255 ± 5 ℃.
