جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H5009FNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
H5009FNL |
بخش شماره: |
LP5015ANL |
خانواده: |
گیگابیت ترانسفورماتور اترنت |
نصب و استقرار: |
SMD |
پین: |
24 پین |
نمونه: |
رایگان در دسترس است |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
H5009FNL |
بخش شماره: |
LP5015ANL |
خانواده: |
گیگابیت ترانسفورماتور اترنت |
نصب و استقرار: |
SMD |
پین: |
24 پین |
نمونه: |
رایگان در دسترس است |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

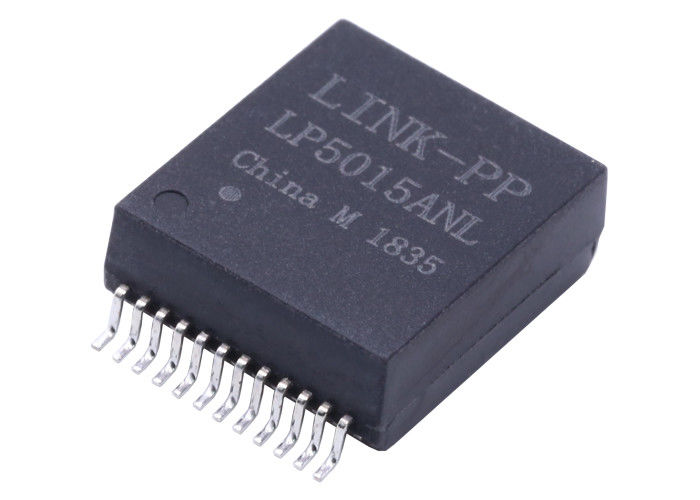

LINK-PP LP5015ANL 10/100 / 1000Base-T فیلتر مغناطیسی
ترانسفورماتور پالس H5009FNL متقاطع
اتصال ترانسفورماتور اترنت گیگابیت یک پورت ترانسفورماتور تک پورت
24 پین سطح نصب
| مشخصات برق @ 25 ℃ 1.OCL (100KHz، 0.1Vrms، 8mA): 350uH مقدار نسبت 2.Turns: 1CT: 1CT افت 3.Insertion: 1-100 مگاهرتز: -1.0dB حداکثر افت بازده (dB min): 1-40 مگاهرتز: -18 60 مگاهرتز: -14 80 مگاهرتز: -12 100 مگاهرتز: -10 5.Crosstalk (dB دقیقه): 30 مگاهرتز: -43 60 مگاهرتز: -37 100 مگاهرتز: -33 6.CMR: 0.1-100MHz: -40dB typ ولتاژ خروجی: 1500Vrms دمای عملیاتی: -40 ℃ ~ + 85 ℃. |  |
 |
