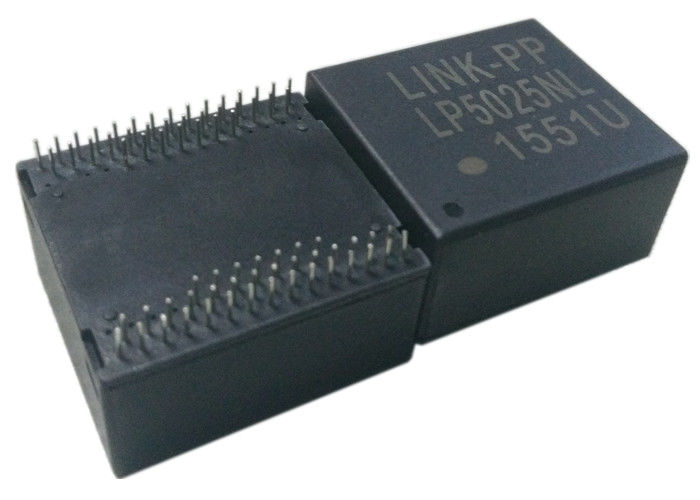

G4P209NS-1 LF | LP5025NL 1000 BASE -T ترمینال مغناطیسی چهار پورت

جزئیات محصول

محل منبع: گوانگدونگ چین

نام تجاری: LINK-PP

گواهی: UL,RoHS,Reach,ISO

شماره مدل: LP5025NL

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K

قیمت: $0.06-$3.2

جزئیات بسته بندی: T&R

زمان تحویل: حدود 1-2 روز

شرایط پرداخت: TT ، NET30 / 60/90 روز

قابلیت ارائه: 5KK در ماه

بهترین قیمت را دریافت کنید
برجسته کردن:

ماژول مغناطیسی چهار پورت,ترانسفورماتور متمایز,G4P209NS-1 LF

,

LAN Discrete Transformer

,

G4P209NS-1 LF

P/n:
G4P209NS-1 LF
بندر شماره:
چهار پورت
نوع:
ماژول مغناطیسی
سرعت:
1000Base-T
موقعیت ها:
72 پین
سلام پات:
1500 Vrms
P/n:
G4P209NS-1 LF
بندر شماره:
چهار پورت
نوع:
ماژول مغناطیسی
سرعت:
1000Base-T
موقعیت ها:
72 پین
سلام پات:
1500 Vrms
G4P209NS-1 LF | LP5025NL 1000 BASE -T ترمینال مغناطیسی چهار پورت

ویژگی های اصلی ماژول مغناطیسی چهار پورت G4P209NS-1 LF 1000BASE-T

  • به طور خاص برای کاربردهای چهار پورت Ethernet 1000BASE-T طراحی شده است.
  • از 16 جفت از کابل های UTP بدون محافظ دسته 5 پشتیبانی می کند.
  • جداسازی سیگنال عالی و کاهش انتشار حالت مشترک در رابط کابل را فراهم می کند.
  • کاملا با مشخصات IEEE 802.3ab برای 1000BASE-T Ethernet سازگار است.
  • مطابق با RoHS ️ بدون مواد خطرناک از جمله Cd ، Hg ، Cr6 + ، PBB ، PBDE و Pb در پین های خارجی
  • محدوده دمای عملیاتی: 0°C تا +70°C.
  • محدوده دمای ذخیره سازی: -25°C تا +105°C.



صفحه اطلاعات G4P209NS-1 LF



G4P209NS-1 LF |  LP5025NL 1000 BASE -T ترمینال مغناطیسی چهار پورت 0G4P209NS-1 LF |  LP5025NL 1000 BASE -T ترمینال مغناطیسی چهار پورت 1



مشخصات الکتریکی @ 25°C برای G4P209NS-1 LF

پارامترهای اساسی

پارامتر ارزش یادداشت ها
شماره بخش G4P209NS-1 LF ماژول مغناطیسی چهار پورت 1000 BASE-T
نسبت TX را می چرخاند 1CT:1CT ±5٪
نسبت RX را تغییر می دهد 1CT:1CT ±5٪
OCL 350 μH دقیقه @100KHz/0.1V با 8mA DC Bias
HI-POT 1500 ورمی -

کم شدن صداهای متقاطع (dB Min)

فرکانس ارزش
30MHz -40
۶۰ مگاهرتز -35
100 مگاهرتز -30

از دست دادن ورودی (dB Max)

محدوده فرکانس ارزش
1 تا 100 مگاهرتز - يک.0

از دست دادن بازگشت (dB Min) @ بار 100Ω

فرکانس ارزش
1 تا 30 مگاهرتز -۱۸
۴۰ مگاهرتز -14.4
50MHz -۱۳1
۶۰ تا ۸۰ مگاهرتز -12
100 مگاهرتز -12

دیفرانسیل به رد حالت معمولی (DCMR) (dB Min)

فرکانس ارزش
30MHz -40
۶۰ مگاهرتز -35
100 مگاهرتز -30
