| مشخصات: | G4P209NS-1 LF | قسمت شماره: | LP82426ANL |
|---|---|---|---|
| خانواده: | اترنت 1x 10/100 / 1000Mbps | نصب: | SMD |
| موقعیت: | 24 پین | نمونه ها: | در دسترس |
| برجسته: | ,,ethernet transformer |
||

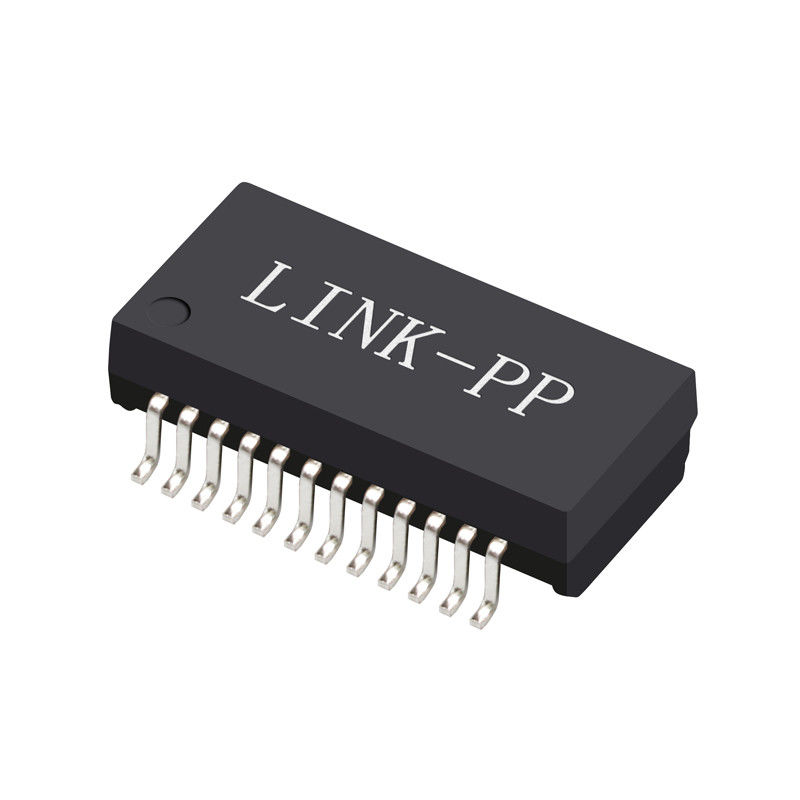

مدل های مغناطیسی گیگابیت LINK-PP LP82426ANL
طراحی شده برای Gigabit Ethernet 1000 BASE-T، برنامه های کاربردی کاملا دو طرفه.
پشتیبانی از 4 جفت طبقه 5 UTP کابل.
صلیب معادل با مشخصات GST5009M
رابط کابل برای جداسازی و کمترین حالت پخش معمولی.
مطابق استاندارد IEEE 802.3ab برای 1000 BASE-T.
مطابق با الزامات RoHS و هالوژن رایگان.
محدوده دمای کاری: -40 ℃ تا + 85 ℃.
محدوده دما: -40 ℃ تا + 85 ℃.
| مشخصات برق @ 25 ℃ نرخ نسبت 1.Turn (TX / RX): Pri_Sec = 1CT: 1CT ± 5٪ 2.Inductance OCL: 350uH Min @ 100KHz / 0.1V 8mA DC BLAS افت 3.Insertion: 0.3-125 مگاهرتز: -1.2dB حداکثر افت بازده (@ 100Ω): 0.3-40MHz: -16dB Min 40-100 مگاهرتز: - [10-20LOG10 (f / 80MHz)] dB Min 5.Crosstalk: 1 مگاهرتز: -50dB نوع 10-100 مگاهرتز: - [55-22LOG10 (f / 10MHz)] dB نوع 6.DCMR: 2 مگاهرتز: -50dB نوع 30-200MHz: - [43-22LOG10 (F / 30MHz)] dB TyP 7. ولتاژ خروجی: 1500VAC / 0.5mA 3Sec دمای عملیاتی: -40 ℃ ~ + 85 ℃. |  |
 |  |
