جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: JKM-0009NL (LPJ0011BBNL)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: نمونه های مجانی
قیمت: $0.09-$1.85
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: حدود 2 هفته
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 6000000 عدد / ماه
سری: |
کانکتور RJ45 با مغناطیسی مجتمع 10/100 Base-T |
از دست دادن درج:: |
-1.0dB MAX @1-65MHz |
Turns Ratio RX: |
1CT:1CT |
Turns Ratio TX: |
1CT:1CT |
هیپوت: |
1500Vrms @ 60Hz 1MIN |
دمای کار: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
سری: |
کانکتور RJ45 با مغناطیسی مجتمع 10/100 Base-T |
از دست دادن درج:: |
-1.0dB MAX @1-65MHz |
Turns Ratio RX: |
1CT:1CT |
Turns Ratio TX: |
1CT:1CT |
هیپوت: |
1500Vrms @ 60Hz 1MIN |
دمای کار: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |

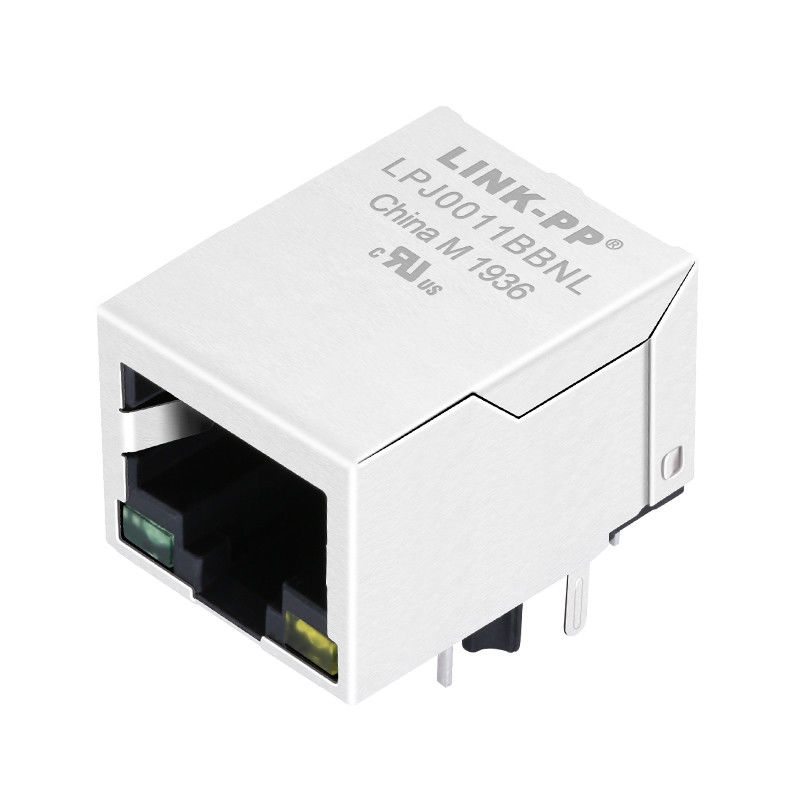

JKM-0009NL LPJ0011BBNL جک ماژولار RJ45 تک پورت با مغناطیس یکپارچه 10/100 Base-T
1X1 Tab-Down RJ45 LPJ0011ABNL اترنت سریع 10/100 مگابیت بر ثانیه
ترانسفورماتور RJ45 8P8C پین کانکتور مغناطیس یکپارچه
معادل متقابل JKM-0009NL پین به پین جایگزین مقرون به صرفه
طراحی شده برای کاربردهای صنعتی، مطابق با مشخصات IEEE802.3
حداقل OCL 350μH با جریان بایاس DC 8mA
محدوده دما از 0℃ تا 70℃
| شماره قطعه LINK-PP | LPJ0011BBNL |
| Pulse شماره قطعه | JKM-0009NL |
| خودرویی (بله/خیر) | خیر |
| نرخ داده | 100BASE-TX |
| تعداد پورت ها | 1x1 |
| جهت تب | پایین |
| رنگ LED (چپ/راست) |
سبز/زرد |
| نصب | THT |
| PoE | هیچکدام |
| سبک اتصال | ورودی جانبی |
| محافظ | محافظ دار |
| طول |
21.34میلی متر
|
| عرض | 16میلی متر |
| ارتفاع | 13.59میلی متر |
جنس محافظ: برنج
پایان محافظ: 20-40m اینچ نیکل روی 10-20 میل برنج
جنس تماس: برنز فسفر
ناحیه آبکاری تماس: نیکل زیرلایه و آبکاری طلای انتخابی 15µ اینچ
ناحیه لحیم کاری تماس: پایان مات قلع
جنس محفظه: ترموپلاستیک
مشخصات محفظه: UL 94 V-0
رتبه MSL: 1
1. نیروی جفت شدن (حداکثر): 5 پوند / 2.268 کیلوگرم.
2. نیروی جدا شدن (حداکثر): 5 پوند / 2.268 کیلوگرم.
3. دوام: 750 درج
4. نگهداری پلاگ به جک (حداقل): 20 پوند / 9.075 کیلوگرم.
1. لایه بندی صفحات زمین توصیه می شود. در صورت امکان، پین های زمین ماژول کانکتور/مجزا را به زمین شاسی/آنالوگ هدایت کنید.
2. استفاده از BST (مقاومت های 75Ω و خازن ولتاژ بالا به زمین شاسی) برای خاتمه CT های سمت کابل برای بهترین عملکرد EMI توصیه می شود (در اکثر راه حل های کانکتور موجود است).
3. مسیرهای سیگنال را از PHY به کانکتور/ماژول مجزا تا حد امکان کوتاه نگه دارید. اگر مسیرها از 3-4 اینچ بیشتر شوند، به عدم تعادل امپدانس خط توجه کنید.
4. برای طرح بندی بیشتر، یادداشت های کاربردی سازنده PHY را دنبال کنید.
