جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 7499010122
سند: LPJD5011BENL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.25
جزئیات بسته بندی: لوله / کارتن
زمان تحویل: 3-5 روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
شماره قطعه: |
7499010122 |
پیکربندی بندری: |
1x1 |
نوع نصب:: |
از طریق سوراخ |
زاویه نصب: |
عمودی |
دمای عملیاتی:: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
تست هیپات: |
2250 ولت DC به مدت 1 دقیقه |
شماره قطعه: |
7499010122 |
پیکربندی بندری: |
1x1 |
نوع نصب:: |
از طریق سوراخ |
زاویه نصب: |
عمودی |
دمای عملیاتی:: |
0 درجه سانتی گراد تا +70 درجه سانتی گراد |
تست هیپات: |
2250 ولت DC به مدت 1 دقیقه |

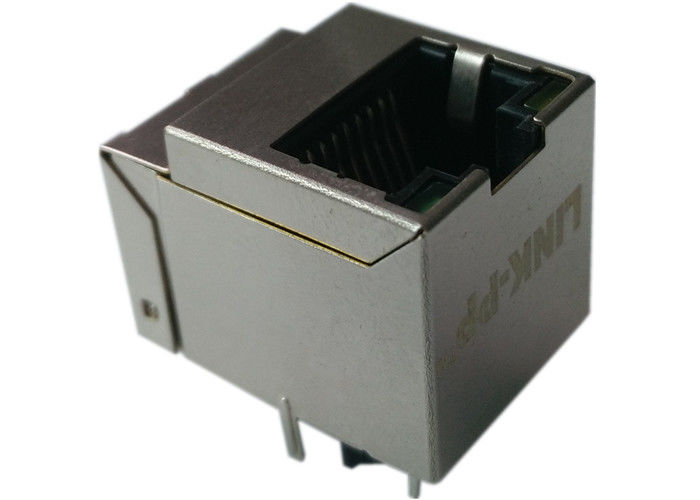

کانکتور عمودی RJ45 مدل 7499010122 با ترانسفورماتور LAN داخلی برای کاربردهای 10/100 Base-T را کشف کنید. محافظت شده 1x1 Cat 5، Auto MDIX، نصب عمودی از طریق سوراخ، UL 94V-0، و عملکرد الکتریکی قابل اعتماد.
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | کانکتور عمودی RJ45 مدل 7499010122 یک راهحل اترنت فشرده، محافظت شده و داخلی است که برای کاربردهای |
| نوع محصول | کانکتور RJ45 داخلی با ترانسفورماتور LAN |
| پیکربندی | 1x1 (تک پورت) |
| تعداد موقعیتها | 8P8C |
| تعداد پورتها | 1 |
| تعداد ردیفها | 1 |
| نوع نصب | از طریق سوراخ |
| زاویه نصب | عمودی |
| سبک خاتمه | لحیم کاری |
| محافظت | محافظت شده |
| دسته عملکرد | Cat 5 |
| ارتفاع بالای برد | 16.90 میلیمتر (0.665 اینچ) |
| نشانگر LED | بله |
| رنگ LED | زرد / سبز |
| کاربردها | 10/100 Base-T، Auto MDIX |
| انطباق | IEEE 802.3u |
| فایل UL | E472316 |
| پارامتر | مشخصات |
|---|---|
| جنس محفظه | ترموپلاستیک (UL 94V-0) |
| جنس پایه | فریت |
| آبکاری تماس | 30 میکرومتر طلا در ناحیه تماس |
| جنس محافظ | آلیاژ مس |
| آبکاری محافظ | 50 میکرومتر نیکل |
| نوع سیم | QPN180 |
| پارامتر | شرایط تست | مقدار | واحد | تلرانس |
|---|---|---|---|---|
| اندوکتانس (OCL) | 100kHz / 100mV @ 8mA بایاس DC | ≥ 350 | میکرو هانری | — |
| نسبت دور (Tx/Rx) | 100kHz / 100mV | 1:1 / 1:1 | — | ±2% |
| افت درج | 1–65 مگاهرتز | ≤ -1.0 | دسیبل | — |
| افت بازگشت | 1–30 مگاهرتز | ≥ -18 | دسیبل | — |
| 30–45 مگاهرتز | ≥ -16 | دسیبل | — | |
| 45–60 مگاهرتز | ≥ -14 | دسیبل | — | |
| 60–80 مگاهرتز | ≥ -12 | دسیبل | — | |
| رد حالت مشترک | 1–100 مگاهرتز | ≥ -35 | دسیبل | — |
| کراستاک | 1–100 مگاهرتز | ≥ -35 | دسیبل | — |
| پارامتر | مشخصات |
|---|---|
| دمای عملیاتی | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| تست هیپوت | 2250 ولت DC / 1 دقیقه |
| پارامتر | مشخصات |
|---|---|
| ولتاژ مستقیم | 1.8 ولت – 2.5 ولت |
| جریان مستقیم | 20 میلیآمپر |
کانکتور عمودی RJ45 مدل 7499010122 برای عملکرد الکتریکی پایدار در مدارهای 10/100 Base-T طراحی شده است.
1. اندوکتانس: حداقل 350 میکرو هانری.
2. نسبت دور: 1:1 (Tx) / 1:1 (Rx)، ±2%
3. افت درج: حداکثر -1.0 دسیبل در 1–65 مگاهرتز
4. افت بازگشت:
حداقل -18 دسیبل در 1–30 مگاهرتز
حداقل -16 دسیبل در 30–45 مگاهرتز
حداقل -14 دسیبل در 45–60 مگاهرتز
حداقل -12 دسیبل در 60–80 مگاهرتز
5. رد حالت مشترک: حداقل -35 دسیبل در 1–100 مگاهرتز
6. کراستاک: حداقل -35 دسیبل در 1–100 مگاهرتز
اگر پروژه شما به یککانکتور عمودی RJ45 با مغناطیس داخلینیاز دارد، مدل 7499010122 راهحلی قابل اعتماد برای طرحهای10/100Base-TXارائه میدهد. ساختار عمودی از طریق سوراخ، ساختار محافظت شده و عملکرد Cat 5 آن را به گزینهای عملی برای تولیدکنندگانی تبدیل میکند که به اتصال پایدار و ادغام کارآمد PCB نیاز دارند.شماره قطعه7499010122به ویژه برای مهندسان، تیمهای خرید و خریدارانی که به دنبال یککانکتور RJ45 عمودی داخلیهستند که از برنامههای اترنت با عملکرد ثابت و ساختار مواد تأیید شده پشتیبانی میکند، مرتبط است.سوالات متداول
درباره 7499010122کانکتور عمودی RJ45 مدل 7499010122 یک راهحل اترنت فشرده، محافظت شده و داخلی است که برای کاربردهای10/100 Base-Tساخته شده است. با پشتیبانی از Auto MDIX، انطباق با IEEE 802.3u، نصب عمودی از طریق سوراخ و مشخصات الکتریکی قابل اعتماد، این یک انتخاب هوشمندانه برای سختافزار شبکه است که به یک رابط RJ45 بادوام و کارآمد نیاز دارد.1. کانکتور عمودی RJ45 مدل 7499010122 برای چه مواردی استفاده میشود؟
که به یککانکتور RJ45 داخلی با ترانسفورماتوربرای طرحهای شبکهسازی در سطح برد نیاز است، استفاده میشود.2. آیا کانکتور 7499010122 محافظت شده است؟بله. مدل 7499010122 یککانکتور RJ45 محافظت شدهاست که به بهبود محافظت در برابر تداخل الکترومغناطیسی کمک میکند.
بله. این کانکتورقابلیت Auto MDIXدارد و آن را برای اتصال انعطافپذیر اترنت در سیستمهای سازگار مناسب میسازد.4. از چه نوع نصبی استفاده میکند؟از یک سبک نصب
با خاتمه لحیم کاری استفاده میکند.5. آیا مدل 7499010122 برای کاربردهای Cat 5 مناسب است؟بله. این به عنوان یک کانکتور با
مشخص شده است.
