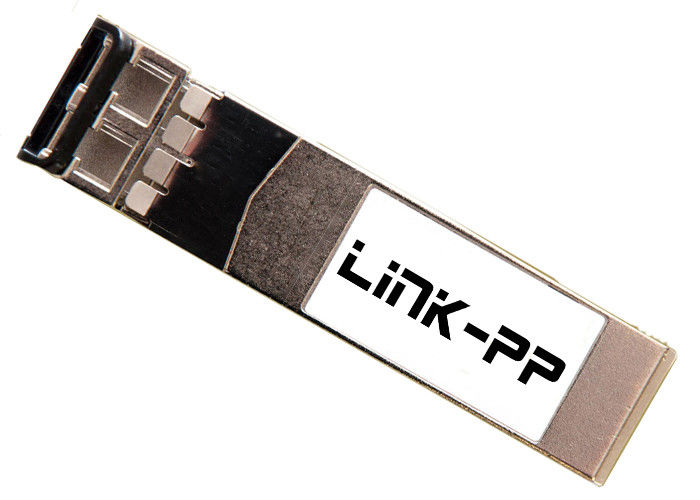

AFBR-57D5APZ دیجیتال تشخیصی SFP فیبر کانال RoHS سازگار با اپتیکال

AFBR-57D5APZ دیجیتال تشخیصی SFP فیبر کانال RoHS سازگار با اپتیکال

● مطابق با دستورالعمل محدود کننده مواد خطرناک (RoHS)
● نرخ انتخاب مورد نیاز نیست
● ویژگی های تشخیصی در SFF-8472 "رابط مانیتورینگ تشخیصی برای فرستنده های نوری"
● نظارت بر زمان واقعی: - قدرت نوری منتقل شده - قدرت نوری دریافت شده - جریان تعادل لیزر - دما - ولتاژ تغذیه
● نرم افزار مکانیک SFP Plus
● عملکرد دما و ولتاژ گسترده (-10 ° C تا 85 ° C) (3.3 ± 10٪)
● مشخصات فرستنده در SFP (SFF-8074i) توافق نامه چند منبع و SFF-8472 (تجدید نظر 10.0)
- 8.5 GBd عملیات کانال فیبر برای FC-PI-4 800-M5-SN-S، 800-M6-SN-S و 800-M5E-SN-I
- عملکرد 4.25 GBd فیبر کانال FC-PI 400-M5-SN-I، 400-M6-SN-I و 400 M5E-SN-I
- عملکرد 2.125 GBd کانال فیبر برای FC-PI 200-M5-SN-I، 200-M6-SN-I و 200 M5E-SN-I
طول لینک در 8.5 GBd: 21m با 62.5um OM1، 50m با 50um OM2، 150m با 50um OM3
● طول لینک در 4.25 GBd: 70m با 62.5um OM1، 150m با 50um OM2، 380m با 50um OM3
● طول لینک در 2.125 GBd: 150m با 62.5um OM1، 300m با 50um OM2، 500m با 50um OM3
● رابط LC رابط دوتایی نوری مطابق با ANSI TIA / EIA604-10 (FOCIS 10A)
● فناوری منبع 850 نانومتر لایه سطحی عمودی حفره ای (VCSEL)
● شیشه IEC 60825-1 Class 1 / CDRH Class 1 لیزر ایمن است
● عملکرد EMI پیشرفته برای کاربردهای چگالی پورت بالا

● فرستنده اپتیکال AFBR-57D7APZ از لینک های سری سرعت بالا با فیبر نوری چند منظوره در سرعت های سیگنالینگ تا 8.5 گیگابایت پشتیبانی می کند. مطابق با قرارداد چندگانه (SFP) Multi-Source Agreement (MSA) مشخصات مکانیکی و الکتریکی برای فرستنده های LC Duplex، کانال فیبر ANSI برای FC-PI-4 و FC-PI-2 برای برنامه های کاربردی گیگابیت. این قسمت با سازگاری الکتریکی با دستگاه های سازگار با SFP سازگار است. ● AFBR-57D7APZ یک SFP 850nm چند نرخی است که تطابق با مشخصات کانال فیبر کانال 8.5 / 4.25 / 2.125 GBd را بدون نیاز به نرخ انتخاب می کند. AFBR-57D7APZ هر دو پین نرخ انتخاب و ورودی های بیت کنترل (یعنی بدون اتصال در SFP) را نادیده می گیرد. این الگوریتم های خودکار میزبانی فیبر کانال، طرح و نرم افزار را ساده می کند.
