جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO

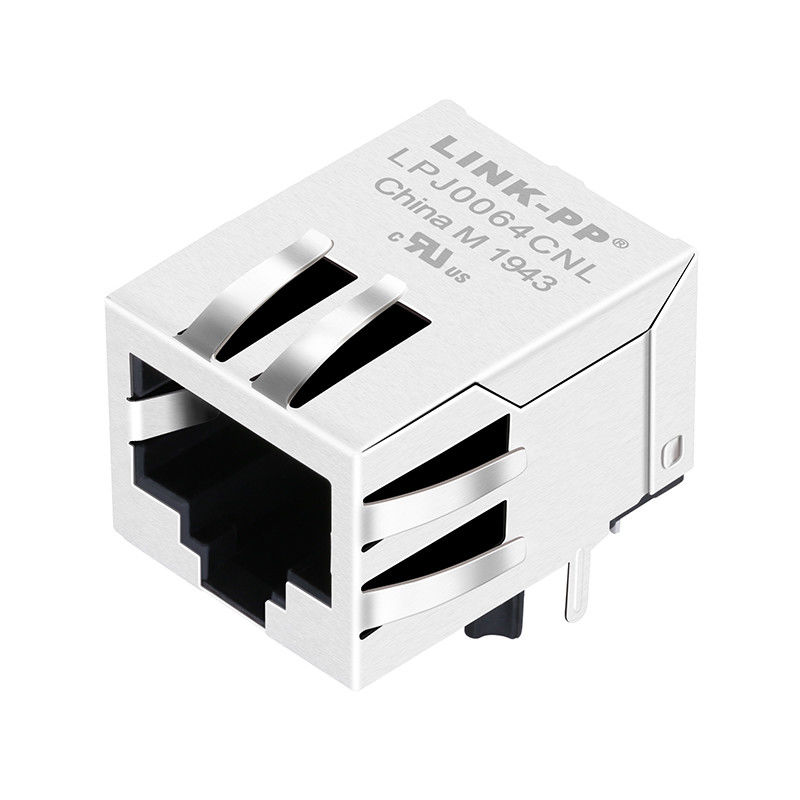

شماره مدل: 6605424-1 (LPJ0064CNL)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
سری: |
6605424-1 اتصالات AMP اتصال TE |
درخواست ها: |
10/100 Base-T، AutoMDIX |
محافظ: |
سپر شده |
سبک نصب: |
از طریق سوراخ |
نشانگر LED: |
بدون led |
زاویه نصب: |
زاویه راست |
جهت برگه: |
برگه پایین |
درجه اشتعال پذیری: |
UL 94 V-0 |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا + 70 درجه سانتی گراد |
سری: |
6605424-1 اتصالات AMP اتصال TE |
درخواست ها: |
10/100 Base-T، AutoMDIX |
محافظ: |
سپر شده |
سبک نصب: |
از طریق سوراخ |
نشانگر LED: |
بدون led |
زاویه نصب: |
زاویه راست |
جهت برگه: |
برگه پایین |
درجه اشتعال پذیری: |
UL 94 V-0 |
محدوده دمای عملیاتی: |
0 درجه سانتی گراد تا + 70 درجه سانتی گراد |
■ صرفه جویی در فضای PCB
■ بهبود قابلیت اطمینان و عملکرد EMI نسبت به مغناطیس های جدایی یافته
■ جوش میکرو از سیم مغناطیسی به PCB در مقابل جوش
■ با بخش 68 FCC، IEEE 802 مطابقت دارد یا از آن فراتر می رود.3، و الزامات ANSI X3.263
■ پشتیبانی از تمام تراشه ها و برنامه های PHY مناسب و موجود
■ افزایش دمای -40°C تا +85°C در دسترس است
■ گزینه های متعدد مدار در دسترس
■ جک های ماژولار با مغناطیس یکپارچه
| مشخصات الکتریکی | ارزش |
|---|---|
| نسبت چرخش |
TX=1CT:1CT RX=1CT:1CT |
| از دست دادن ورودی | -1.0dB MAX @ 1-65MHz |
| بازده از دست دادن |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10dB MIN @ 60-80MHz |
| صحبت هاي متقابل |
-40dB MIN @ 1-30MHz -35dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| رد حالت مشترک |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| هیپوت | 1500Vrms |
| OCL | 350uH MIN @ 100KHz، 100mV، 8mA DC Bias |
| دمای کار | 0°C تا 70°C |
1طراحی شده برای پشتیبانی از برنامه هایی مانند مودم های SOHO ((ADSL)) ، LAN در Motherboard ((LOM)) ، هاب و سوئیچ.
2مطابق با مشخصات IEEE 802.3
3مواد اتصال:
محفظه: ترموپلاستیک UL94V-0
تماس / سپر: آلیاژ مس
پوشش محافظ: نیکل
پوشش تماس: طلا 6 میکرو اینچ حداقل. در منطقه تماس.
4دمای نوک جوش موج: 265°C حداکثر
زمان دمای نوک جوش موج: حداکثر 5 ثانیه
5گواهینامه UL: شماره پرونده E484635
