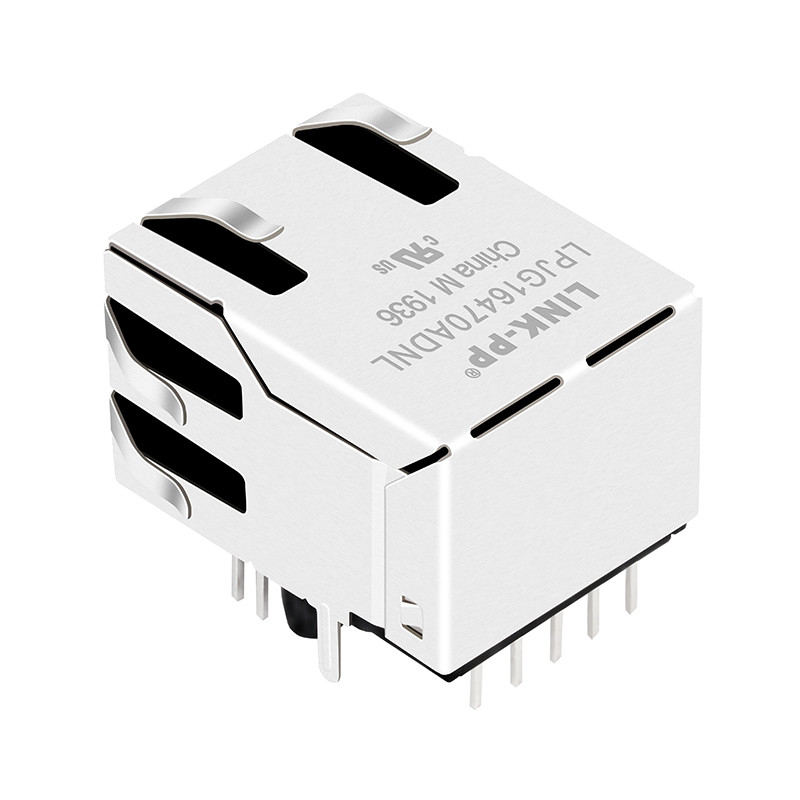

JXD1-0001NL | LPJG16470ADNL Magnetic RJ45 Jack Gig_Ethernet Connectivity

بررسی اجمالی جک RJ45 مغناطیسی JXD1-0001NL

1. اطلاعات محصول

• مدل: JXD1-0001NL
• توضیحات محصول: CONN، RJ45، 1X1، 1GD، 1:1، TU (کانکتور گیگابیت اترنت RJ45 تک پورت با ترانسفورماتور)
• گواهینامه: مطابق با RoHS

2. نوع کانکتور و عملکرد

• نوع کانکتور: جک RJ45 با مغناطیس یکپارچه
• تعداد پورت: 1x1 پورت
• پشتیبانی از سرعت: 1000 Base-T (گیگابیت اترنت)
• جهت نصب: Tab Up، ورودی جانبی
• سطح PoE: غیر PoE


3. ویژگی های فیزیکی

• روش نصب: Through Hole
• جنس کانکتور:
• محفظه: مواد ترموپلاستیک مشکی، درجه اشتعال پذیری UL94 V-0
• محافظ: برنج، روکش نیکل
• تماس ها: برنز فسفر
• آبکاری تماس: آبکاری طلای انتخابی، حداقل ضخامت 30 میکرو اینچ در ناحیه تماس
• ابعاد:
• عرض: 15.75 میلی متر
• ارتفاع: 13.80 میلی متر
• عمق: 21.50 میلی متر
• فاصله پین: 2.54 میلی متر

4. مشخصات الکتریکی

• نسبت تبدیل ترانسفورماتور: 1:1 (نسبت تبدیل 1.0 @100kHz)
• دقت نسبت تبدیل:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• القای اولیه: 350μH MIN @100kHz، 0.1V RMS DC BIAS
• مقاومت DC: 1.2 OHMS MAX
• افت درج:
• 1-100 مگاهرتز: -1.0dB MAX
• 100-125 مگاهرتز: -1.2dB MAX
• افت بازگشت:
• 1-40 مگاهرتز: -16dB MIN
• 40-80 مگاهرتز: -10dB MIN
• 80-100 مگاهرتز: -8dB MIN
• تداخل متقابل: 1-100 مگاهرتز: -30dB MIN
• تضعیف حالت مشترک: 1-100 مگاهرتز: -30dB MIN
• ولتاژ ایزولاسیون: سمت PHY به سمت خط:2250VDC


5. نشانگر LED

• پیکربندی LED: LED دو رنگ
• رنگ و مشخصات LED:
• سبز: 565 نانومتر، 20 میلی آمپر، 2.4 ولت (Vmax)، 2.2 ولت (Typ)
• زرد: 590 نانومتر، 20 میلی آمپر، 2.5 ولت (Vmax)، 2.1 ولت (Typ)
• پین های LED:
• سبز: P11(+), P12(-)
• زرد: P13(+), P14(-)

6. مشخصات محیطی

• محدوده دمای عملیاتی: -40°C تا +85°C
• محدوده دمای ذخیره سازی: -40°C تا +85°C
• دمای لحیم کاری: فرآیند لحیم کاری موجی، حداکثر دمای 260°C حداکثر، 10 ثانیه حداکثر

7. اطلاعات بسته بندی

• روش بسته بندی: سینی
• مقدار بسته بندی استاندارد: 50 عدد/سینی
• تعداد در هر جعبه: 1200 عدد/جعبه

8. تعریف پین

• P1-P8: پین های سیگنال اترنت
• P9-P10: استفاده نشده
• P11-P12: LED سبز
• P13-P14: LED زرد
• J1-J8: پین های رابط RJ45

9. انطباق و گواهینامه

• RoHS: مطابق با دستورالعمل RoHS
• FCC: مطابق با قوانین و مقررات FCC قسمت 68

یادداشت کاربردی

• مناسب برای اتوماسیون صنعتی، اینترنت اشیا صنعتی و سیستم های کنترل صنعتی
• پشتیبانی از استاندارد IEEE 802.3
• فرآیند لحیم کاری موجی توصیه می شود
