جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 7490100110A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$1.25
جزئیات بسته بندی: T&R
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
سری: |
ترانسفورماتور WE-LAN 10/100 Base-TX SMT |
شماره قطعه:: |
7490100110A |
استاندارد: |
10/100BASE-TX |
پورت ها: |
1 |
بسته: |
smt |
دمای عملیاتی:: |
0 درجه سانتیگراد تا 70 درجه سانتیگراد |
ولتاژ جداسازی: |
1500 ولت (RMS) |
اندوکتانس: |
350 میکرون |
سری: |
ترانسفورماتور WE-LAN 10/100 Base-TX SMT |
شماره قطعه:: |
7490100110A |
استاندارد: |
10/100BASE-TX |
پورت ها: |
1 |
بسته: |
smt |
دمای عملیاتی:: |
0 درجه سانتیگراد تا 70 درجه سانتیگراد |
ولتاژ جداسازی: |
1500 ولت (RMS) |
اندوکتانس: |
350 میکرون |

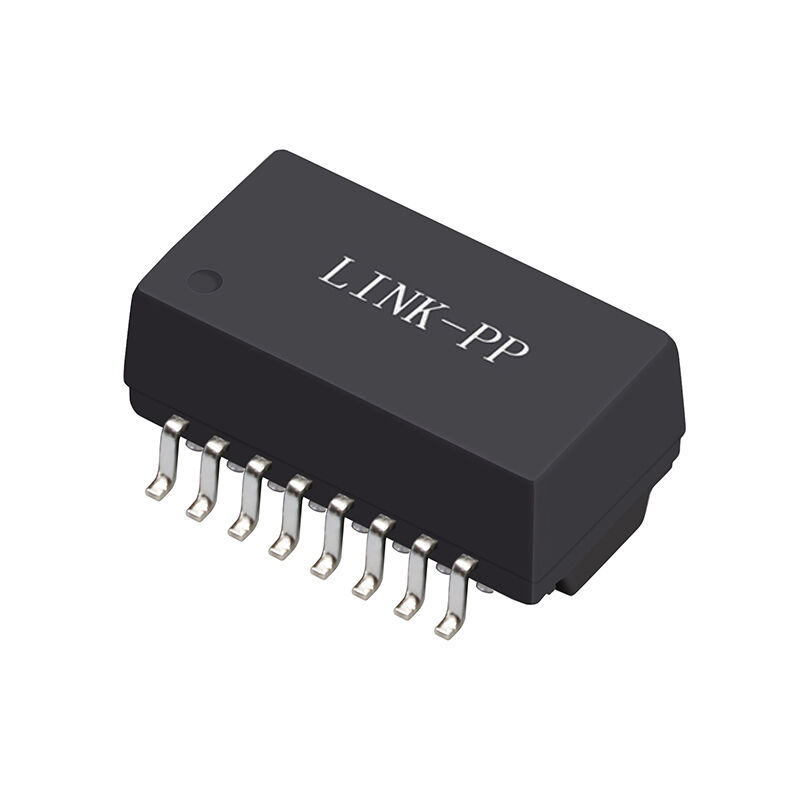

ترانسفورماتور LAN 7490100110A یک ماژول مغناطیسی LAN 10/100BASE-TX با یک پورت است که برای تجهیزات شبکه ایترنت طراحی شده است. دارای حداقل حثیت 350 μH، ولتاژ جداسازی 1500 V RMS،و 1۱: ۱ نسبت چرخش (± 3٪) ، تضمین انتقال سیگنال پایدار و عایق برق قابل اعتماد.
این ترانسفورماتور از نرخ داده های 10/100 Mbps Ethernet پشتیبانی می کند، در محدوده دمای 0 °C تا +70 °C کار می کند و در یک بسته SMT فشرده برای طرح های PCB با چگالی بالا ساخته شده است.با از دست دادن کم ورودی (-1).1 dB max) ، از دست دادن بازگشت بهینه شده و رد شدید حالت متغیر به حالت مشترک، 7490100110A مناسب برای سوئیچ های اترنت، روترها، تجهیزات شبکه صنعتی،و رابط های داخلی LAN.
این 7490100110A یکپارچگی سیگنال عالی، سرکوب EMI و انتقال داده قابل اعتماد را برای برنامه های 10/100 اترنت تضمین می کند.روترها، و دستگاه های شبکه صنعتی.
| مالکیت | شرایط آزمایش | ارزش | واحد | تحمل |
|---|---|---|---|---|
| محرک (L) | 100 kHz / 100 mV @ 8 mA تعصب DC | 350 | μH | حداقل |
| ولتاژ آزمون عایق بندی (VT) | 1 دقیقه | 1500 | V (RMS) | حداقل |
| ضایعات ورودی (IL) | 1 تا 100 مگاهرتز | - يک.1 | دی بی | حداکثر. |
| خسارت بازده (RL) | 1-30 مگاهرتز @ 100 Ω | -۱۸ | دی بی | حداقل |
| 30-60 MHz @ 100 Ω | -14 | دی بی | حداقل | |
| ۶۰ تا ۸۰ مگاهرتز @ ۱۰۰ Ω | -12 | دی بی | حداقل | |
| 80-100 مگاهرتز @ 100 Ω | -10 | دی بی | حداقل | |
| نسبت رد حالت متداول با حالت متداول (DCMR) | 1 تا 30 مگاهرتز | -38 | دی بی | حداقل |
| 30-60 مگاهرتز | -38 | دی بی | حداقل | |
| ۶۰ تا ۱۰۰ مگاهرتز | -30 | دی بی | حداقل | |
| صدای عبور (CT) | 1-60 مگاهرتز | -40 | دی بی | حداقل |
| ۶۰ تا ۱۰۰ مگاهرتز | -35 | دی بی | حداقل | |
| نسبت چرخش (n) | ️ | 1:1 | ️ | ±3٪ |
| نرخ داده | ️ | 10/100BASE-TX | ️ | ️ |
با انتخاب ترانسفورم 7490100110A LAN، مهندسان از:
این ترانسفورماتور برای کاربردهایی که نیاز به عملکرد ثابت، اندازه فشرده و انزوا شبکه قوی دارند، ایده آل است.
امروز طرح های اترنت خود را ارتقا دهیدلنک-پی پی LAN Magneticsبرای ترانسفورماتور LAN و مغناطیس شبکه مرتبط.
