جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

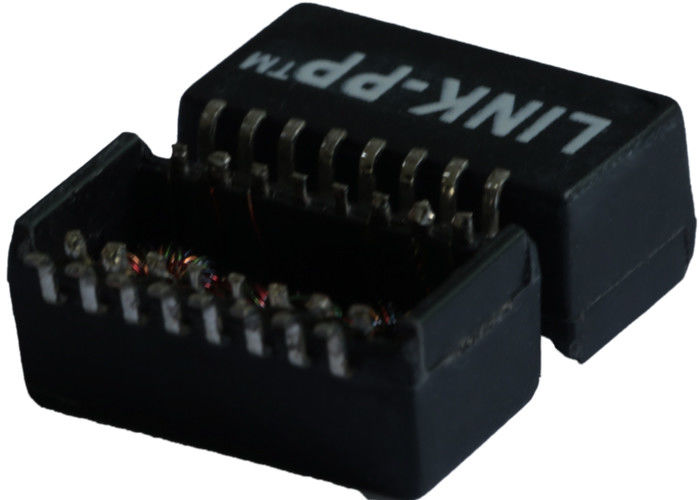

شماره مدل: 749012011
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
749012011 |
القایی: |
350μH |
تبدیل نسبت می دهد: |
1: 1 |
نوع نصب: |
کوه سطح |
ابعاد: |
12.7mm L x 9.52mm W x 5.8mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
749012011 |
القایی: |
350μH |
تبدیل نسبت می دهد: |
1: 1 |
نوع نصب: |
کوه سطح |
ابعاد: |
12.7mm L x 9.52mm W x 5.8mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات برق @ 25 ℃
1.OCL: 350UH MIN
@ 100KHz، 0.1Vrms، 8mADC تقاطع
نسبت 2.Turns:
TX = 1CT: 1CT RX = 1CT: 1CT
افت 3.Insertion:
0.1-100 مگاهرتز: -1.1dB MAX
افت بازده (dB TYP):
30 مگاهرتز: -20 60 مگاهرتز: -14
80 مگاهرتز: -11.5
5.Crosstalk (dB TYP):
30 مگاهرتز: -45 60 مگاهرتز: -40
100 مگاهرتز: -35
6.DCMR (dB TYP):
30 مگاهرتز: -42 50 مگاهرتز: -37
100 مگاهرتز: -33
7.Hipot: 1800Vrms MIN
دمای عملیاتی: -40 ℃ ~ + 85 ℃ / 0 ℃ ~ 70 ℃.
| رده محصولات: | ترانسفورماتور صوتی و سیگنال |
| سازنده: | LINK-PP Cross در چین |
| RoHS: | جزئیات |
| سبک ختم: | SMD / SMT |
| محدوده فرکانس: | 100 کیلوهرتز تا 100 مگاهرتز |
| انحنای: | 350 یورو |
| امپدانس اولیه: | - |
| امپدانس ثانویه: | - |
| ولتاژ جداسازی: | 1500 وات |
| محدوده دمای کاری: | - 40 درجه سانتیگراد تا 85 درجه سانتیگراد |
| تعداد کانال ها: | تنها |
| تولید - محصول: | LAN |
| نوع: | ماژول |
| کاربرد: | 10/100 Base-T Poe Plus |
| سلسله: | L PXXXXANL |
| بسته بندی: | حلقه |
| طول: | 12.7 میلی متر |
| عرض: | 9.52 میلی متر |
| ارتفاع: | 5.8 میلیمتر |
| نام تجاری: | Wurth Electronics |
| ماده اصلی: | فریت |
| رتبه فعلی: | - |
| حداکثر جریان DC: | 8 میلی آمپر |
| حداکثر مقاومت DC: | - |
| امتیاز قدرت: | - |
| مقاومت اولیه: | - |
| نوع محصول: | ترانسفورماتورهای LAN |
| مقاومت ثانویه: | - |
| محافظ: | بدون انعطاف پذیری |
معادل 749012013/749012011
