جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO

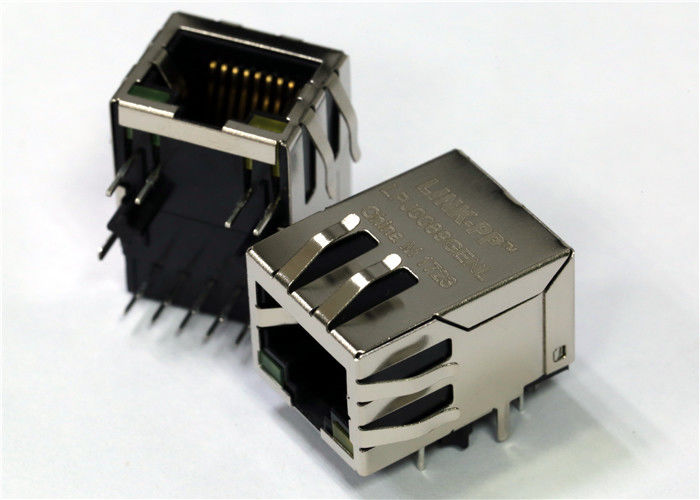

شماره مدل: 1-2301994-0
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 3-5 قطعه نمونه رایگان
قیمت: Negotiable
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / 4 هفته
سرعت: |
1 گرم |
محافظ: |
سپر شده |
جهت گیری برگه: |
بغلش کن |
نوع: |
1-2301994-0 جک مغناطیسی |
شاخص: |
LED سبز / زرد |
نمونه ها: |
رایگان (3-5 قطعه) |
سرعت: |
1 گرم |
محافظ: |
سپر شده |
جهت گیری برگه: |
بغلش کن |
نوع: |
1-2301994-0 جک مغناطیسی |
شاخص: |
LED سبز / زرد |
نمونه ها: |
رایگان (3-5 قطعه) |
| پارامتر | مشخصات |
|---|---|
| نوع کانکتور ماژولار | جک RJ45 |
| پیکربندی پورت | 1 × 1 (پورت) |
| تعداد موقعیت ها / تماس های بارگذاری شده | 8P8C |
| دسته بندی LAN | دسته 6 |
| نصب کانکتور | از طریق کوه هول |
| جهت گیری کانکتور | زاويه راست |
| محافظ | محافظت شده |
| مغناطیس | با مغناطيس |
| لامپ های LED | با ال ای دی |
| لوله های نوری | بدون لوله نور |
| سرعت | 1G |
| بندر | 1 × 1 |
| جهت گیری | R / A |
| تاب | پايين |
| محدوده دمای عملیاتی | -40°C تا 85°C |
| بسته بندی | T&R |
| حالت ولتاژ | آره |
| حالت فعلی | آره |
ویژگی های کلیدی
• افزایش دمای کار از -40°Cتا +85°C
• حداقل عمر محصول 10 سال
• 260 °C بازپرداخت پین در جوش دادن چسب
• ضخامت پوشش: 0.76 ميكرومتر
1،27 μm [50 μinch] نیکل
• بهبود یکپارچگی EMI و عملکرد یکپارچگی سیگنال
• هر دو جریان و ولتاژ حالت PHY تراشه پشتیبانی
• جک RJ45 با مغناطیس یکپارچه با فاکتور شکل 1x1 بسیاری از کاربردهای صنعتی را پوشش می دهد
• مغناطیس یکپارچه تلاش های طراحی (آنالوگ) را کاهش می دهد
مورد نیاز مشتری
• ارائه بسته بندی استاندارد برای بسته بندی کامل
فرآیند مونتاژ خودکار یا دستی
يادداشت جايگزيني جک:
جک RJ45 باید تنها توسط خانه برای جلوگیری از تغییر شکل، آلودگی و یا آسیب های دیگر به تماس solder tines و، در صورت لزوم، محافظ solder tines دست زدن
A. تراز
جک RJ45 با مغناطیس یکپارچه باید صاف و به طور مساوی بر روی صفحه PC قرار گیرد. یک نگهدارنده پایین ممکن است جک را در طول فرآیند جوش نگه دارد.
ب. موقعیت
تعیین کنید که کدام سوراخ در صفحه PC است که به دریافت شماره یک تماس است، سپس جک را جهت دهید تا شماره یک تکه جوش با سوراخ هم تراز است. شروع تمام تکه جوش به صفحه،سپس فشار بالای جک تا زمانی که آن را در صفحه نمایش PC نشسته است.
